Гибка листового алюминия

Гибка листового алюминия на собственном производстве

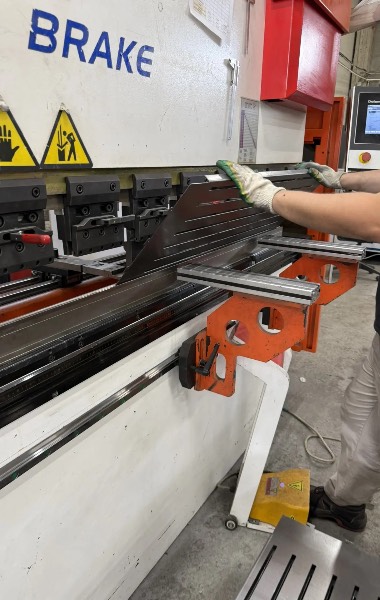

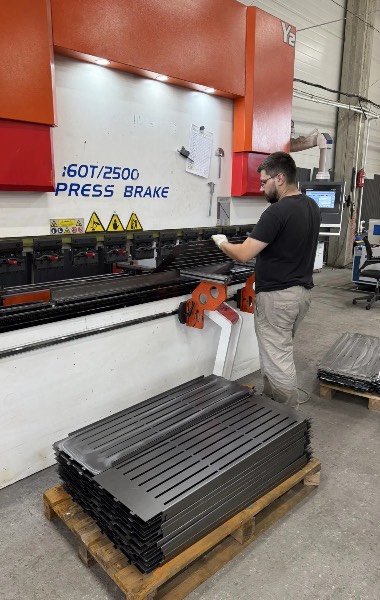

Гнём листовой алюминий на гидравлическом прессе с ЧПУ-контроллером Delem: усилие 160 тонн, длина стола 2500 мм. За один установ получаем гибы длиной до 2,5 м — фасадные кассеты, короба, козырьки и панели проходят без стыковки по длине. Контроллер отрабатывает программу по чертежу, поэтому углы и размеры полок повторяются от детали к детали — в серии сотая деталь совпадает с первой.

Заготовки под гибку режем на собственном лазерном комплексе, поэтому не зависим от подрядчиков по раскрою: чертёж — резка — гибка идут одной цепочкой на одной площадке в Лыткарино (Московская область). Работаем с алюминиевыми сплавами АД0, АД31, АМг2, АМг3, АМг6, Д16 — с нашим материалом или давальческим, включая листы с защитной плёнкой и анодированным покрытием. Помимо гибки выполняем сварку и производим готовые изделия из алюминия. Расчёт по чертежу — за 2 часа, изготовление — от 2 дней.

Виды гибки, которые мы выполняем

V-образная гибка. Базовая операция: пуансон вдавливает лист в V-образную матрицу. Так получают полки, уголки, борта коробов и любые одиночные перегибы под углом от 30° до 180°. Большинство деталей из прайса — это последовательность V-гибов.

U-образная (П-образная) гибка. Два параллельных гиба за одну или две операции — направляющие, П-профили, короба и кабель-каналы. Ширину полки уточняем на этапе расчёта: узкий «П» с высокими бортами на алюминии требует специнструмента и увеличенного радиуса.

Z-образная гибка (ступенька). Два разнонаправленных гиба с малым смещением — соединительные отбортовки, нахлёсты панелей, компенсация толщины при сборке. При малой высоте ступеньки выполняется специальным комбинированным инструментом за один ход.

Радиусная гибка. Плавный контур большим радиусом формируется серией близких гибов с малым шагом (пошаговая гибка) либо радиусным пуансоном. Применяется для козырьков, кожухов, декоративных фасадных элементов. На алюминии радиус подбираем с запасом: сплав менее пластичен, чем сталь, и при заниженном радиусе на внешней стороне гиба появляются микротрещины.

Чем свободная гибка отличается от штамповки

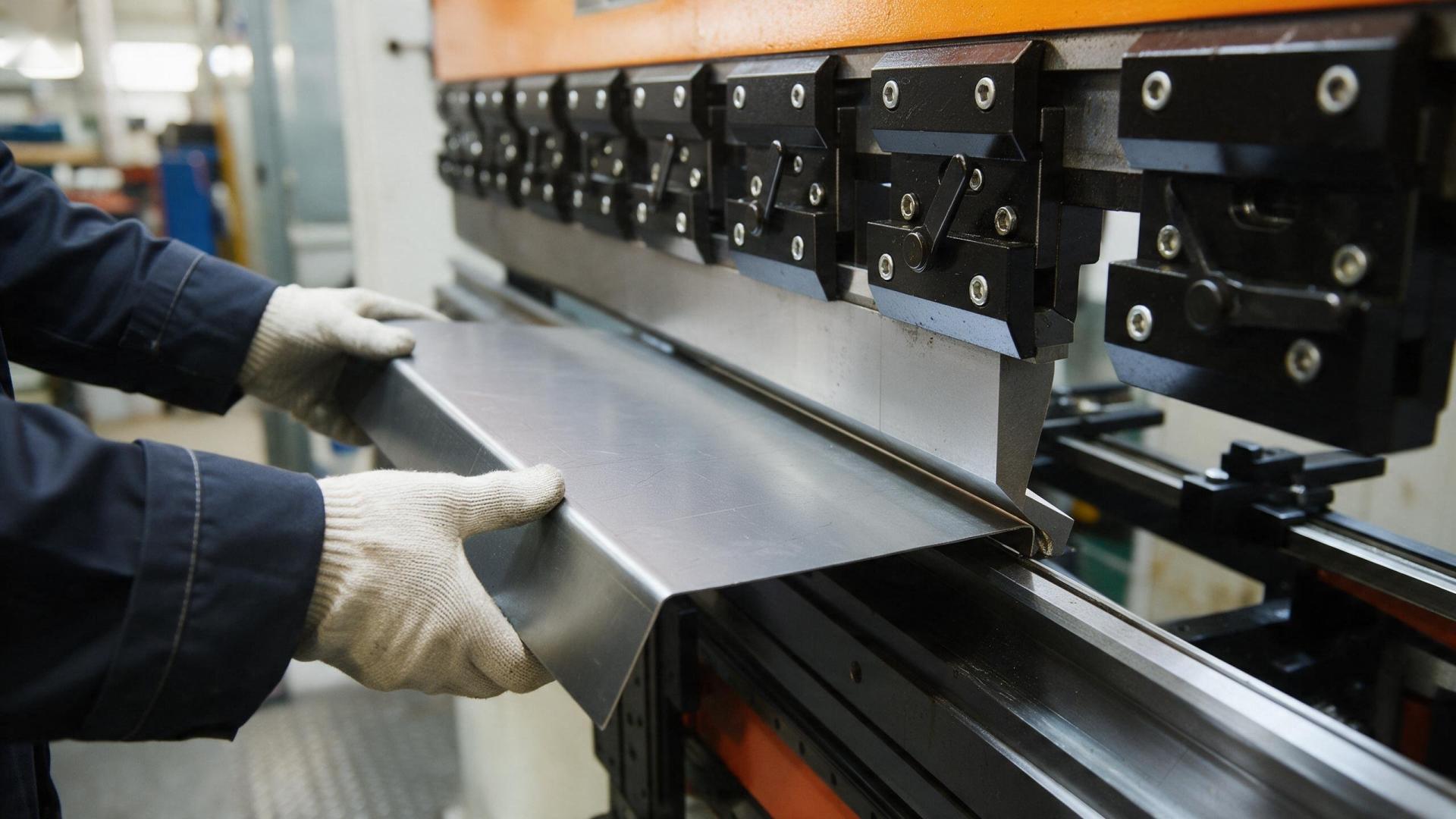

На листогибочном прессе выполняется свободная (воздушная) гибка: лист опирается на кромки матрицы, а угол задаётся глубиной хода пуансона, а не формой инструмента. Практические следствия для заказчика:

• Нет затрат на оснастку. Для нового изделия не нужно изготавливать штамп — программа для ЧПУ пишется по чертежу. Первую деталь можно получить в день запуска.
• Любые углы одним инструментом. 90°, 120°, 45° — меняется только ход траверсы, а не инструмент.
• Выгодно от 1 штуки до средних серий. Штамповка окупается на тиражах в десятки тысяч деталей за счёт цикла в секунды, но требует недель и сотен тысяч рублей на изготовление штампа. Для единичных изделий, опытных партий и серий до нескольких тысяч штук свободная гибка дешевле и быстрее.
• Гибкость к правкам. Изменение угла или размера полки — это правка программы, а не переделка оснастки.

Что учитываем при проектировании гнутых деталей из алюминия (ГОСТы и ограничения)

• Минимальный радиус гиба. У алюминия он больше, чем у стали той же толщины — из-за меньшей пластичности сплава: для мягких марок (АД0, АМг2) внутренний радиус — от 1–1,5 толщины листа, для более прочных (АМг6, Д16) — от 2–3 толщин и выше. Меньше допустимого — трещины и разрывы по линии гиба.
• Минимальная ширина полки. Полка должна перекрывать ручей матрицы — практический минимум примерно 4–5 толщин листа. Короче — деталь «проваливается» в матрицу или полка получается волнистой.
• Пружинение (упругая отдача). Алюминий после снятия нагрузки «отпружинивает» на угол сильнее, чем сталь — программу для ЧПУ настраиваем с перегибом, чтобы после отдачи деталь встала в номинальный угол чертежа.
• Отверстия у линии гиба. Отверстия и пазы ближе 2–3 толщин к линии гиба вытягиваются и деформируются. Переносим их на этапе подготовки чертежа или режем после гибки.
• Сохранность поверхности. Для листов с защитной плёнкой, анодированным или окрашенным покрытием оснастка и прижимы подбираются так, чтобы не оставить царапин и вмятин на лицевой стороне; при необходимости используем дополнительную защитную прокладку в зоне гиба.
• Материалы принимаем по ГОСТ: листы и плиты из алюминия и алюминиевых сплавов — ГОСТ 21631-76.
• Допуски. Если в чертеже не указано иное, свободные размеры выдерживаем по ГОСТ 30893.1 (класс «средний»). Требования жёстче — обсуждаем на этапе расчёта: заготовки режем лазером с точностью позиционирования до ±0,03 мм, что даёт стабильную базу под точную гибку.

Если чертежа нет — пришлите эскиз или фото аналога: конструктор развернёт деталь с учётом радиусов, пружинения и припусков и согласует с вами КД до запуска.

Примеры типовых задач

Козырьки и отливы из алюминия с полимерным покрытием. Типовая задача: партия козырьков и отливов из окрашенного алюминия 1,5 мм, габарит до 1500×400 мм, борта с двух сторон. Технология: раскрой развёрток на лазерном комплексе с сохранением защитной плёнки, затем гибка на прессе 160 т с увеличенным радиусом — окрашенная лицевая сторона остаётся без повреждений. Партия в несколько сотен погонных метров проходит за 5–7 рабочих дней.

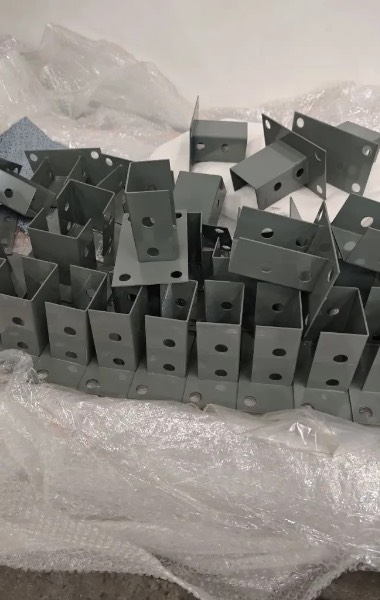

Короба и кожухи из АМг6. Типовая задача: П-образные короба из сплава АМг6 толщиной 3 мм с полкой 50 мм для оборудования с повышенной нагрузкой. По чертежу или эскизу конструктор рассчитывает угол с учётом пружинения сплава, дальше резка и гибка партии от десятка штук. Срок — 2–3 рабочих дня от согласования чертежа до отгрузки.

Стоимость

Цена — от 10 ₽ за гиб: толщина листа × длина линии гиба × количество операций, у алюминия ставка чуть выше стальной из-за увеличенных радиусов и дополнительной защиты поверхности. На тиражах цена за деталь снижается — переналадка пресса распределяется на партию. Пришлите чертёж (DXF, DWG, STEP, PDF) — вернём смету с фиксированной ценой в течение 2 часов. Цену из сметы в процессе работы не меняем.

Как заказать

Оставьте заявку на сайте или позвоните. Дальше: расчёт за 2 часа → согласование КД, включая радиусы и защиту поверхности → резка заготовок и гибка → при необходимости сварка, порошковая покраска и сборка на той же площадке → отгрузка от 2 дней, доставка по Москве, МО и России. Работаем с юрлицами и ИП по договору, документы — под ваш бухучёт.
