В работе с кабельными барабанами даже небольшая ошибка может дорого стоить: повреждение кабеля, задержки в проекте, травмы персонала. Кабельный домкрат — именно то оборудование, которое защищает от таких проблем и превращает тяжёлую операцию в управляемый, предсказуемый процесс. На первый взгляд это простая конструкция — две стойки и ось — но в работе она решает сразу несколько задач: подъём, фиксацию и контролируемое вращение барабана. Понимание назначения и особенностей домкрата помогает не только выбрать нужную модель, но и выстроить безопасный и быстрый рабочий процесс.

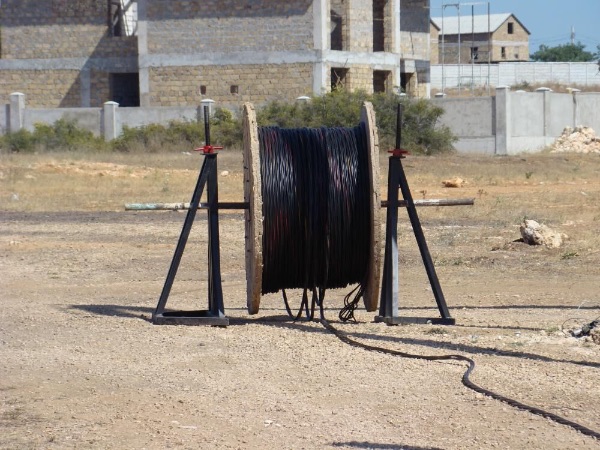

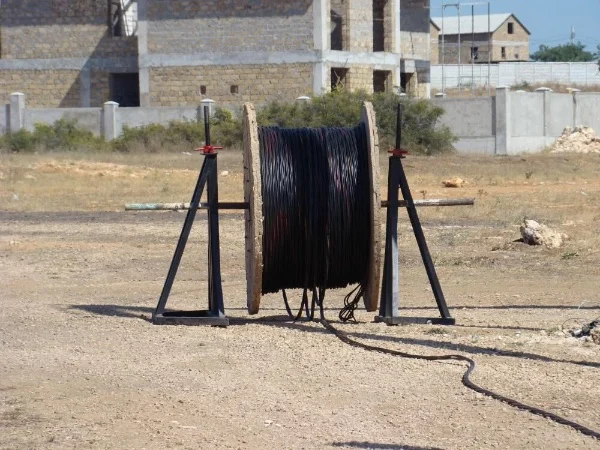

Кабельный домкрат используется там, где надо аккуратно размотать или перемотать кабель с барабана. В полевых условиях он облегчает подачу кабеля в траншею или трубу, на стационарных площадках в энергетике и на заводах — служит опорой для перемотки и тестирования. Благодаря возможности регулировки и различным типам приводов домкраты охватывают широкий спектр задач: от лёгкой разовой размотки до постоянной работы с барабанами массой в тонны.

Что это за устройство и как оно работает

Конструкция состоит из двух основных блоков: несущих стоек и оси, но внутри этих простых элементов скрывается важная инженерная логика. Ось проходит через центр барабана, стойки воспринимают вертикальную нагрузку, а подъёмный механизм обеспечивает зазор между щекой барабана и опорой. Этот зазор обычно небольшой — порядка 50–100 мм — но критически важен: он устраняет трение о поверхность и даёт барабану возможность вращаться свободно. Если зазора нет, барабан будет заедать и кабель может повредиться; если зазор слишком большой, растёт нагрузка на ось и увеличивается риск деформации.

Монтаж начинается с установки стоек и продевания оси через барабан. Центрирующие втулки и поджимные башмаки помогают зафиксировать барабан по оси, а затем домкрат поднимается до нужной высоты. При размотке оператор контролирует подачу кабеля, а при перемотке домкрат может выступать в паре с отдающим механизмом или тормозной системой для равномерного наматывания.

Виды домкратов

В практике распространены три основных типа по принципу подъёма, и выбор между ними часто решает условия эксплуатации и массу барабанов.

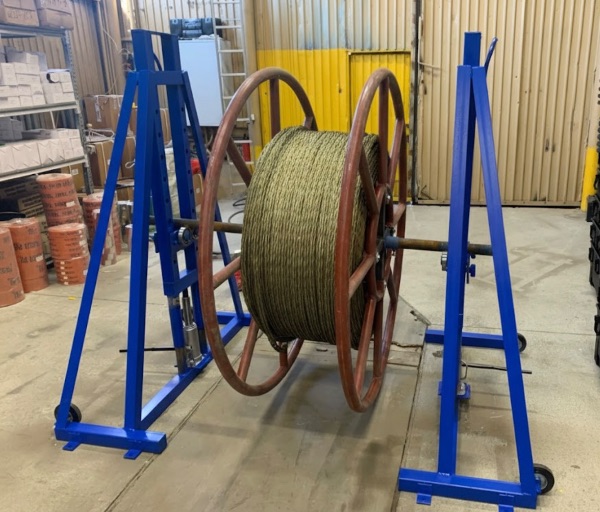

Винтовые — простые и недорогие, подходят для лёгких и средних барабанов; управление ручное, подъём плавный, но требует физических усилий.

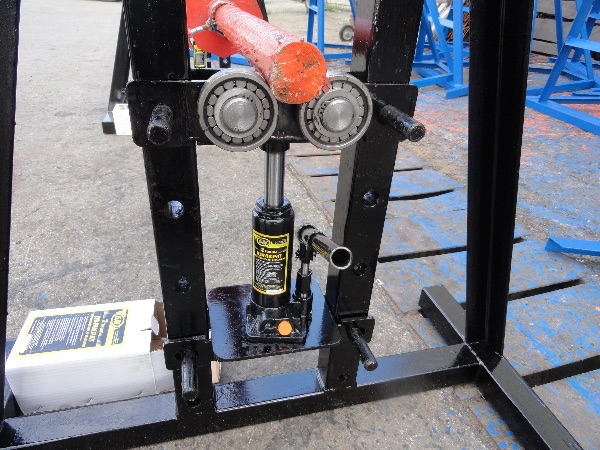

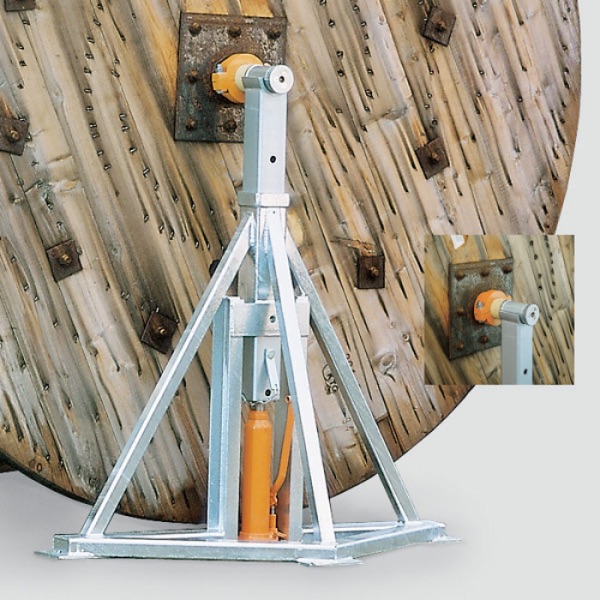

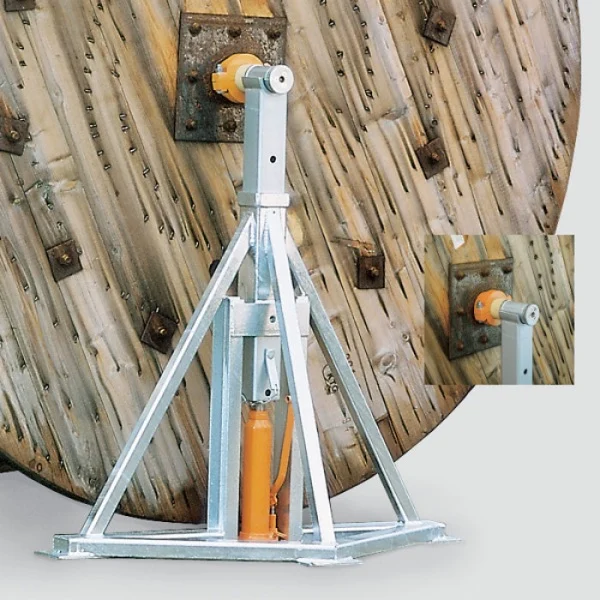

Гидравлические — используются для тяжёлых барабанов, обеспечивают лёгкий подъём и точную фиксацию; особенно полезны на стационарных площадках и при частых сменах барабанов.

Рычажные (манипуляторные) — компактны и быстры в установке; применяются там, где нет больших нагрузок и важна мобильность.

Каждый из этих типов имеет свои преимущества: винтовые — экономичность и простота, гидравлические — высокая грузоподъёмность и удобство, рычажные — скорость и компактность.

Конструкция и ключевые элементы

Важно знать, на какие конструктивные узлы обращать внимание при покупке или аренде. Ось и её подвеска — сердцевина конструкции: наличие подшипников в ложементе значительно уменьшает трение и делает размотку лёгкой. Поджимные башмаки предотвращают продольное смещение барабана, центрирующие конусы выравнивают барабан по оси, а сама рама должна быть устойчивой и сваренной качественно, чтобы не возникал риск расслоения при больших нагрузках.

Производители предлагают разные комплектации: от простых стоек до полноценных наборов с осью, конусами, подшипниками и противоугонными фиксаторами. При выборе важно учитывать, что иногда дешевле купить готовый комплект, чем собирать набор из отдельных деталей — особенно если требуется быстрое развёртывание на объекте.

Технические параметры, которые действительно важны

Ниже — краткий список параметров, без которых выбор домкрата будет неполным:

• Грузоподъёмность — максимальный вес барабана, который домкрат может безопасно держать.
• Диаметр барабана — допустимый диапазон диаметров.
• Ширина барабана — влияет на расстояние между стойками и длину оси.
• Высота подъёма — минимальный и максимальный зазор между щекой барабана и опорой.
• Наличие подшипников и тип ложемента — влияет на плавность вращения и усилие при размотке.

Эти параметры определяют не только совместимость, но и удобство работы. Например, гидравлические модели с подшипниками предпочтительнее для долгих участков размотки, а винтовые — для разовых операций там, где важна мобильность.

Где используется и почему это важно

Применение домкрата охватывает множество отраслей: энергетика, телекоммуникации, строительство, производство кабеля. В энергетике и при прокладке оптоволоконных магистралей домкрат защищает кабель от заломов и растяжений, что критично для целостности проводника и дальнейшей эксплуатации линии. На производстве он упрощает процессы перемотки и подготовки продукции к отправке. Для монтажных бригад наличие домкрата экономит время и позволяет сократить бригаду — одну-двух человек будет достаточно для управления и контроля процесса.

Помимо ускорения работ и снижения физической нагрузки, домкрат повышает безопасность: правильно зафиксированный и центрированный барабан исключает самопроизвольное раскатывание и уменьшает риск травм.

Практические рекомендации по выбору

Выбирая домкрат, ориентируйтесь на реальные задачи, а не на рекламные характеристики. Если вы планируете периодические работы с барабанами до 1 тонны — винтовой или комбинированный вариант будет оптимальным. Для постоянной работы с тяжёлыми барабанами возьмите гидравлический комплект с запасом по грузоподъёмности. Обратите внимание на наличие или возможность докупить ось с подшипниками — это существенно облегчает работу при больших длинах кабеля.

Хорошая практика — иметь устройство с небольшой «запасной» грузоподъёмностью и регулируемыми элементами. Это даёт универсальность и экономию на аренде или дополнительных покупках.

Безопасность: коротко и по существу

• Выставлять стойки строго вертикально и фиксировать на ровной площадке.
• Центрировать барабан и надёжно закреплять поджимными элементами.
• Поднимать барабан до минимально необходимого зазора (50–100 мм).
• Контролировать плавность вращения и предотвращать рывки.
• Проводить регулярный осмотр подшипников, резьбовых соединений и гидравлики.

Обслуживание и долговечность

Продлить ресурс домкрата можно элементарными мерами: смазка подшипников, проверка резьбовых соединений, контроль состояния гидравлической системы и своевременная замена изношенных втулок. Даже простая винтовая модель прослужит долго при регулярном уходе, а гидравлическая — ещё дольше при соблюдении сервисных интервалов.

Если оборудование эксплуатируется в агрессивной среде, выбирайте модели с антикоррозийной обработкой и закрытыми подшипниками.

Заключение

Кабельный домкрат — это не просто вспомогательный инструмент, а ключевой элемент безопасного и эффективного монтажа кабельных линий. Он обеспечивает надёжную фиксацию барабана, облегчает размотку и защищает кабель от повреждений. Правильно подобранное оборудование повышает производительность работ, снижает трудозатраты и устраняет риск аварийных ситуаций на объекте.

Компания Orgplex изготавливает домкраты для кабельных катушек под заданные параметры объекта: по диаметру, массе барабана, условиям площадки и требуемому запасу прочности. В каталоге доступны готовые типы — базовые стойки, усиленные комплекты, низкопрофильные решения для колодцев и мобильные варианты для выездных бригад.
