Сварка нержавеющей стали: особенности технологии и распространённые ошибки

Нержавейка варится сложнее обычной стали, так как материал чувствителен к перегреву, склонен к короблению и при неправильной работе теряет главное своё свойство — коррозионную стойкость. Чтобы шов получился прочным, аккуратным и не ржавел со временем, важно правильно выбрать технологию, режимы и подготовить металл. Разберём всё по порядку.

Почему нержавейка требует особого подхода

Нержавеющая сталь содержит хром — именно он образует на поверхности тончайшую оксидную плёнку, которая защищает металл от ржавчины. При нагреве выше 450–850°C хром в зоне сварки начинает связываться с углеродом, образуя карбиды хрома по границам зёрен. В результате защитная плёнка в этих местах разрушается, и металл теряет коррозионную стойкость. Это явление называется сенсибилизацией, и именно из-за него швы на нержавейке иногда начинают ржаветь даже на материале, который в принципе для этого не предназначен.

Помимо этого, нержавеющая сталь имеет низкую теплопроводность: она в три раза хуже отводит тепло, чем углеродистая сталь. Тепло концентрируется в зоне сварки и не рассеивается быстро по детали. Это провоцирует деформации — лист коробится, трубы уводит. На тонком металле проблема стоит особенно остро.

Какие технологии используются для сварки нержавейки

Для большинства задач применяются три метода: лазерная сварка, TIG (аргонная) и MIG с аргоном или смесями газов. Каждый из них закрывает свой круг применений.

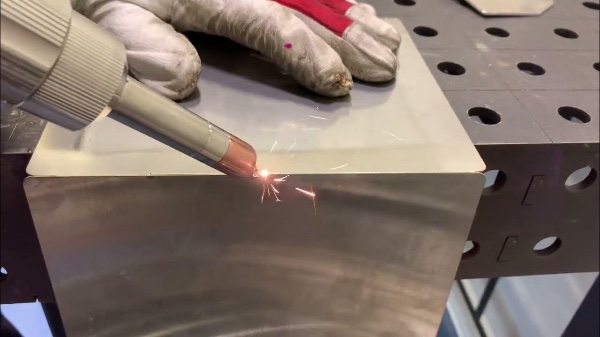

Лазерная сварка нержавейки даёт наилучший результат с точки зрения деформаций и внешнего вида шва. Луч разогревает очень маленькую зону — металл вокруг не успевает накопить критичное количество тепла. Шов получается узким, ровным, с минимальной зоной термического влияния. Именно поэтому лазер выбирают для изготовления корпусов оборудования, элементов интерьера, рекламных конструкций и любых изделий, где важен внешний вид.

TIG-сварка нержавеющей стали широко применяется в промышленности и считается классикой для этого материала. Сварщик полностью контролирует ток и тепловложение, может замедлить или ускорить процесс в любой момент. Для трубопроводов пищевой и химической промышленности, медицинского оборудования, ответственных конструкций TIG остаётся предпочтительным выбором. Шов чистый, без шлака и брызг, поверхность требует минимальной доработки.

MIG-сварка нержавейки применяется там, где нужна скорость при больших объёмах работ. Используется аргон или смесь аргона с небольшим количеством CO₂ либо кислорода. Производительность выше, чем у TIG, но шов менее аккуратный и требует зачистки. Для конструкционных изделий, которые затем окрашиваются или эксплуатируются в не слишком агрессивной среде, этот вариант вполне оправдан.

Подготовка металла перед сваркой

Нержавейка крайне чувствительна к загрязнениям в зоне сварки. Жир, масло, следы маркировки, оксидная плёнка — всё это источники пор и включений в шве. Перед работой поверхность обезжиривают ацетоном или специальными составами. Инструмент, который контактировал с углеродистой сталью, использовать нельзя: частицы железа переносятся на нержавейку и становятся очагами ржавчины. Щётки, шлифовальные круги, зажимы — всё должно быть отдельным.

Стыки подготавливают тщательно. Зазоры при лазерной сварке должны быть минимальными — технология не прощает небрежности в подгонке. При TIG и MIG допуски шире, но точная подгонка всегда улучшает результат.

Режимы сварки и защита шва

Ток при сварке нержавейки устанавливают ниже, чем для углеродистой стали аналогичной толщины. Это снижает тепловложение и уменьшает риск сенсибилизации. Скорость движения горелки или сварочной головки должна быть достаточно высокой, чтобы металл не перегревался.

Газовая защита при TIG-сварке нержавейки требует внимания с обеих сторон. Лицевую сторону шва защищает аргон из горелки. Обратную сторону — особенно в трубах — нужно продувать аргоном отдельно. Если обратная сторона открыта воздуху, шов окисляется и покрывается окалиной, которую затем крайне сложно удалить без ущерба для металла.

После сварки зону шва обрабатывают: травят кислотным составом или пассивируют. Это восстанавливает защитную оксидную плёнку хрома и возвращает металлу коррозионную стойкость в зоне термического влияния. Пропускать этот шаг нельзя, если изделие будет эксплуатироваться в условиях влажности или контакта с агрессивными средами.

Распространённые ошибки при сварке нержавеющей стали

Самая частая ошибка — использование неподходящего оборудования или расходных материалов. Присадочные прутки и проволока для углеродистой стали не подходят для нержавейки. Материал присадки должен соответствовать марке свариваемой стали или быть на одну-две ступени выше по содержанию легирующих элементов.

Вторая распространённая ошибка — перегрев. Слишком высокий ток, медленная скорость, долгие остановки в одной точке — всё это ведёт к короблению и сенсибилизации. Опытный сварщик работает быстро и не возвращается повторно к уже остывшим участкам без необходимости.

Третья ошибка — работа без защиты обратной стороны шва на трубах и ёмкостях. Шов снаружи выглядит нормально, а изнутри покрыт окалиной и зонами, лишёнными хромовой защиты. В трубопроводах пищевой или химической промышленности это недопустимо.

Четвёртая ошибка — использование общего инструмента с углеродистой сталью. Даже небольшое количество железных частиц на поверхности нержавейки создаёт точечные очаги коррозии, которые проявятся через несколько месяцев эксплуатации.

Пятая ошибка — пропуск финишной обработки шва. После сварки нержавейка в зоне нагрева выглядит матовой или имеет цвета побежалости. Если не протравить и не пассивировать этот участок, коррозионная стойкость там будет ниже, чем у остального металла.

Где заказать сварку нержавеющей стали

Компания Orgplex выполняет сварку нержавейки лазером и аргонной сваркой, а также полуавтоматом при необходимости. Производство закрывает полный цикл работ с металлом: лазерная резка, гибка листового металла, порошковая покраска. Изделия изготавливаются по чертежам заказчика или с помощью специалистов компании на этапе подготовки документации. Специалисты подберут оптимальную технологию под вашу задачу и рассчитают стоимость работ.

FAQ

Почему нержавейка ржавеет после сварки?

Причина — сенсибилизация: при нагреве хром связывается с углеродом и перестаёт защищать металл в зоне шва. Решение — правильный выбор режимов, марки стали с низким содержанием углерода и обязательная финишная обработка шва.

Какой газ используется при сварке нержавейки TIG?

Аргон высокой чистоты (99,99%). Иногда используют смесь аргона с гелием — она даёт более глубокое проплавление и ускоряет работу. CO₂ и смеси с высоким содержанием активных газов для TIG не применяют.

Можно ли варить нержавейку обычным электродом?

Технически можно — ручная дуговая сварка покрытыми электродами применяется для нержавейки. Но электроды должны быть специальными, предназначенными именно для нержавеющих сталей. Обычные электроды для углеродистой стали не подходят.

Какая марка нержавейки лучше сваривается?

Стали с низким содержанием углерода — 304L и 316L — свариваются лучше, чем стандартные 304 и 316. Буква L означает Low Carbon. Пониженное содержание углерода снижает риск сенсибилизации и образования трещин.

Нужно ли обрабатывать шов после сварки нержавейки?

Да, для большинства применений обработка обязательна. Травление и пассивация восстанавливают хромовую плёнку в зоне нагрева. Без этого шага коррозионная стойкость в районе шва снижается, что особенно критично для пищевого оборудования, ёмкостей и уличных конструкций.

Можно ли сваривать тонкую нержавейку без деформаций?

Можно, если использовать лазерную сварку или TIG с правильно подобранным током. Тонкий лист (до 1,5–2 мм) особенно склонен к короблению, поэтому важны жёсткая фиксация деталей, минимальное тепловложение и правильная последовательность сварки.

Чем отличается сварка нержавейки от сварки обычной стали?

Нержавейка требует специальных расходных материалов, пониженного тока, газовой защиты обратной стороны шва и финишной обработки. Использовать инструмент, контактировавший с углеродистой сталью, нельзя. Ошибки в технологии приводят не просто к плохому шву, а к потере главного свойства материала — защиты от коррозии.

Сколько стоит сварка нержавейки?

Стоимость зависит от технологии, толщины металла, сложности конструкции и объёма работ. TIG-сварка дороже полуавтомата из-за скорости процесса. Лазерная сварка имеет высокую ставку, но при серийном производстве и отсутствии необходимости зачистки шва может оказаться выгоднее по итоговой стоимости изделия. Точную цену рассчитывают после оценки задачи.
