Закладные детали: назначение, виды и особенности монтажа

Закладные детали это металлические элементы, которые заранее устанавливаются в бетонные и железобетонные конструкции для последующего крепления строительных и инженерных элементов. Они используются при возведении фундаментов, колонн, перекрытий, стен и каркасных систем, обеспечивая прочную связь между бетонной основой и металлическими или сборными конструкциями. По сути, закладные детали формируют силовые точки крепления, на которые в дальнейшем опираются несущие элементы здания.

Без применения закладных элементов современное строительство было бы значительно сложнее: пришлось бы сверлить бетон, использовать химические анкеры или дополнительные крепёжные системы, что снижает надёжность и увеличивает трудозатраты. Закладные детали позволяют заложить прочность конструкции ещё на этапе заливки бетона.

Для чего используются закладные детали в строительстве

Основная функция закладных элементов передача нагрузок от конструкций на бетонное основание и обеспечение устойчивости всей строительной системы. Они служат точками фиксации металлических колонн, опор, ферм, ограждений, лестниц, фасадных конструкций и инженерного оборудования.

Особенно активно закладные детали применяются в:

• фундаментах зданий и сооружений.
• монолитных стенах и перекрытиях.
• колоннах и несущих каркасах.
• опорных узлах металлоконструкций.
• промышленном и коммерческом строительстве.

За счёт жёсткой связи с бетоном такие элементы равномерно распределяют нагрузки и предотвращают смещение или деформацию конструкций со временем.

Конструкция и принцип работы закладных элементов

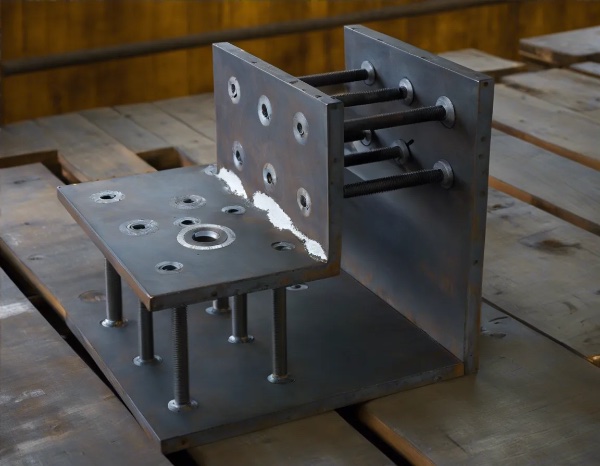

Классическая закладная деталь представляет собой металлическую пластину, к которой приварены анкеры - прутки, шпильки или арматурные стержни. Анкерная часть погружается в бетон при заливке, а пластина остаётся на поверхности или в проектном уровне конструкции.

Когда бетон набирает прочность, анкеры жёстко фиксируются в массиве, создавая надёжное сцепление. В дальнейшем к металлической пластине привариваются или прикручиваются элементы каркаса, оборудования или других конструкций.

Именно такая схема позволяет воспринимать значительные нагрузки на вырыв, сдвиг и изгиб, что делает закладные детали незаменимыми в ответственных строительных узлах.

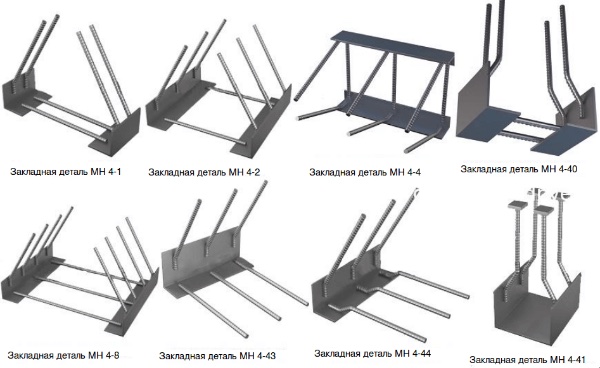

Основные виды закладных деталей

Существует несколько типов закладных элементов, которые различаются по форме, назначению и способу восприятия нагрузок. На практике чаще всего используются пластинчатые, анкерные и комбинированные конструкции.

Пластинчатые закладные детали применяются для крепления колонн, балок, металлокаркасов и фасадных систем. Они имеют ровную опорную поверхность и рассчитаны на значительные усилия.

Анкерные элементы используются там, где требуется зафиксировать отдельные конструкции без массивной пластины например, для оборудования или вспомогательных узлов.

Комбинированные закладные соединяют в себе несколько типов крепёжных элементов и применяются в сложных инженерных проектах, где нагрузки распределяются в разных направлениях.

По геометрии они могут быть прямоугольными, круглыми, угловыми или нестандартными под конкретные проектные задачи.

Материалы изготовления закладных деталей

Наиболее распространённым материалом является конструкционная сталь различных марок. Она обеспечивает необходимую прочность, устойчивость к нагрузкам и возможность сварки с другими металлоконструкциями.

В условиях повышенной влажности или агрессивных сред применяются оцинкованные или нержавеющие варианты. Они защищены от коррозии и значительно увеличивают срок службы узлов крепления.

Иногда закладные элементы дополнительно обрабатываются антикоррозионными составами, особенно при использовании в фундаментах и наружных конструкциях.

Выбор материала напрямую влияет на долговечность всей строительной системы, поэтому этот параметр всегда учитывается на стадии проектирования.

Особенности проектирования закладных деталей

Ошибки в расчёте закладных элементов могут привести к серьёзным последствиям от деформаций до разрушения конструкций. Поэтому их проектирование основывается на инженерных расчётах нагрузок, типе бетона, глубине анкеровки и условиях эксплуатации.

В расчёт берутся:

• вертикальные и горизонтальные нагрузки.
• ветровые и динамические воздействия.
• масса закрепляемых конструкций.
• температурные расширения материалов.

Важно правильно подобрать длину анкеров, толщину пластины и марку стали. Недостаточная глубина погружения или слабый металл могут значительно снизить несущую способность узла.

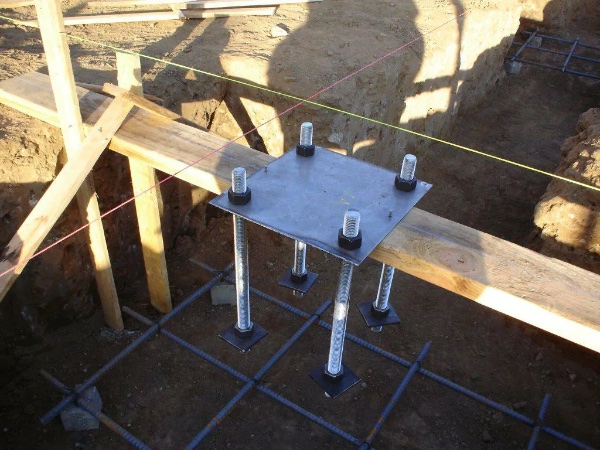

Технология монтажа закладных элементов

Монтаж закладных деталей осуществляется ещё на этапе армирования и бетонирования конструкции. Элемент устанавливается строго по проектным отметкам, выравнивается по уровню и надёжно фиксируется, чтобы избежать смещения при заливке бетона.

После установки анкеры обвязываются с арматурным каркасом или закрепляются в проектном положении. Затем производится заливка бетонной смеси, которая полностью охватывает анкерную часть.

После набора прочности бетона закладная деталь становится частью монолитной конструкции и готова к дальнейшему монтажу металлокаркаса или оборудования.

Точность позиционирования на этом этапе крайне важна смещение даже на несколько миллиметров может усложнить или сделать невозможным последующий монтаж.

Распространённые ошибки при установке

На практике проблемы чаще всего возникают из-за нарушения технологии монтажа или неправильных расчётов. Среди типичных ошибок можно выделить недостаточную фиксацию элемента перед бетонированием, неправильное положение пластины относительно проектной отметки и использование неподходящей стали.

Также часто встречается слишком малая глубина анкеровки, из-за чего снижается сопротивление вырывным нагрузкам. В условиях агрессивной среды отсутствие антикоррозионной защиты приводит к ускоренному разрушению металла.

Грамотный проект и качественное изготовление закладных деталей позволяют избежать этих проблем и обеспечить долговечность конструкции.

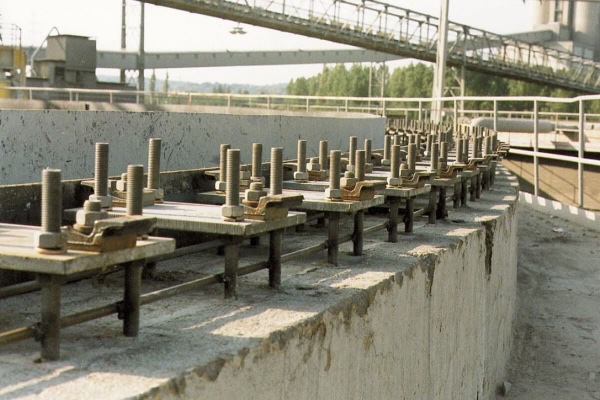

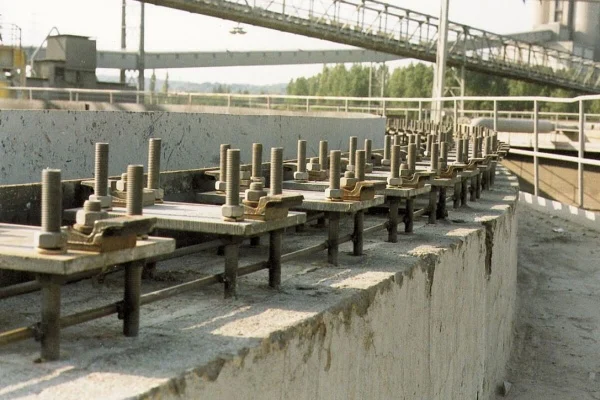

Где закладные детали особенно важны

Наибольшее значение такие элементы имеют в фундаментных работах, где формируются опорные точки для колонн и несущих каркасов. Они также широко применяются при строительстве промышленных объектов, складских комплексов, торговых центров и многоэтажных зданий.

В частном домостроении закладные детали используются для крепления навесов, террас, лестниц, заборов и металлических конструкций к бетонным основаниям.

Везде, где требуется надёжная связь между бетоном и металлом, закладные элементы являются оптимальным инженерным решением.

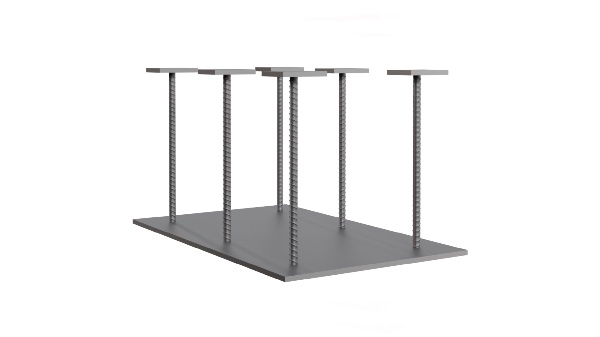

Изготовление закладных деталей на заказ от компании Orgplex

Качество закладных элементов напрямую влияет на надёжность всей строительной конструкции, поэтому важно использовать изделия, изготовленные с точным соблюдением проектных требований. Компания Orgplex занимается производством металлических закладных деталей для строительных объектов различного назначения.

В работе учитываются нагрузки, условия эксплуатации и особенности конкретных конструкций. Закладные элементы изготавливаются из прочных марок стали, при необходимости с антикоррозионной защитой, что обеспечивает их долговечность и безопасность в эксплуатации.

Продукция компании Orgplex подходит для фундаментов, монолитных конструкций, металлокаркасов и инженерных систем, позволяя создавать прочные и устойчивые строительные узлы.

Часто задаваемые вопросы

Что такое закладные детали в строительстве?

Это металлические элементы, устанавливаемые в бетон для последующего крепления конструкций и оборудования.

Где чаще всего применяются закладные элементы?

В фундаментах, колоннах, перекрытиях, монолитных стенах и каркасных сооружениях.

Из какого металла изготавливают закладные детали?

Обычно из конструкционной стали, иногда с оцинковкой или антикоррозионной защитой.

Можно ли установить закладные детали после заливки бетона?

Нет, классические закладные элементы монтируются до бетонирования. После заливки используют анкеры.

Насколько глубоко должны быть анкеры?

Глубина зависит от расчётных нагрузок и типа бетона, но всегда определяется проектом.

Нужна ли защита от коррозии?

Да, особенно для фундаментов и наружных конструкций в условиях влаги.

Кто должен проектировать закладные элементы?

Инженеры-конструкторы с учётом нагрузок и строительных норм.
